Egzamin ELE.02: jakie pomiary ciągłości PE zrobić, zanim podasz napięcie?
Aktualizacja: 2026-09-24

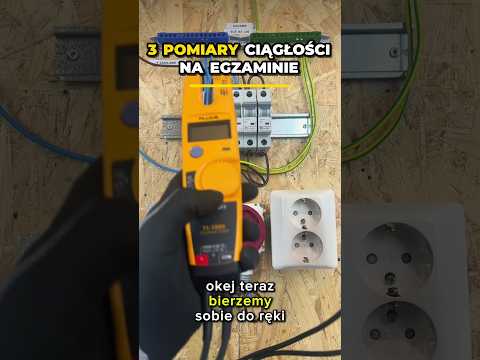

▶ Zobacz na filmie, jak to robię
Trzy pomiary, krok po kroku
| Nr | Między | Po co |
|---|---|---|
| 1 | zacisk PE listwy zasilającej ↔ szyna PE w rozdzielnicy | czy PE dochodzi do rozdzielnicy |
| 2 | szyna PE ↔ bolec ochronny gniazda | czy gniazdo ma ochronę |
| 3 | szyna PE ↔ oprawa oświetleniowa | czy obudowa oprawy jest połączona z PE |
Wszędzie ma być przejście. Jeśli miernik go nie pokazuje, gdzieś jest przerwa: niedokręcony zacisk, żyła niewciśnięta do końca albo pominięty przewód. Wtedy nie podajesz napięcia, tylko szukasz i poprawiasz.
Tak samo wyglądało to w arkuszu CKE ze stycznia 2025 (ELE.02-01-25.01-SG). Karta pomiarów wymagała rezystancji PE na odcinkach: puszka zasilająca ↔ szyna PE, szyna PE ↔ gniazdo jednofazowe, ↔ gniazdo trójfazowe, ↔ oprawa. Zadanie opisuję tu: instalacja oświetleniowa i gniazd, styczeń 2025.
Jak mierzyć
- Zasilanie odłączone: pomiar ciągłości robi się bez napięcia.
- Miernik ustawiasz na ciągłość (piszczyk) albo na pomiar rezystancji.
- Jedną sondę przykładasz do szyny PE, drugą do sprawdzanego punktu.
- Zapisujesz wynik, jeśli arkusz tego wymaga.
Dlaczego to takie ważne
Przewód ochronny to podstawa ochrony przed porażeniem. Przerwa w PE nie daje żadnych objawów, bo lampa świeci, a gniazdo działa, dopóki nie dojdzie do uszkodzenia. Dlatego sprawdzasz go, zanim podasz napięcie. Komisja patrzy też, czy robisz to przed uruchomieniem.
Przyda się jeszcze: komisja poszarpie przewody, więc dokręcaj pewnie · sprawdźmy układ przed odpaleniem · wszystkie moje zadania egzaminacyjne ELE.02.
Pełne pomiary instalacji w domu (impedancja pętli, izolacja, RCD) to już osobny temat dla osoby z uprawnieniami: pomiary powykonawcze.
