Jak podłączyć łącznik świecznikowy (podwójny) — dwa oświetlenia z jednego miejsca?

Zasada — sterujesz tylko fazą

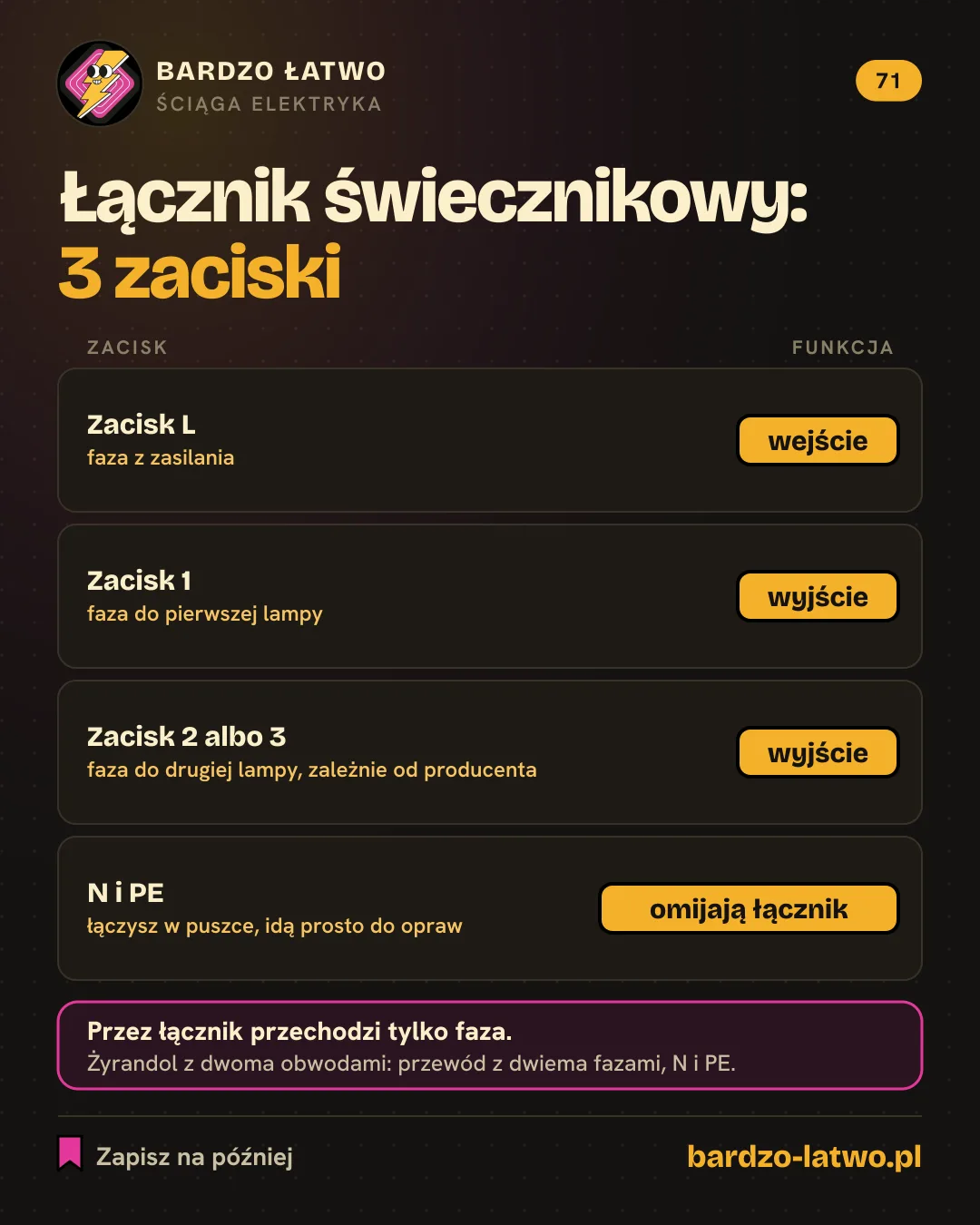

Łącznik świecznikowy (dwuklawiszowy) to w praktyce dwa zwykłe łączniki we wspólnej obudowie, zasilane z jednej fazy. Każdy klawisz załącza fazę na swoje wyjście:

N (niebieski) i PE (żółto-zielony) nie wchodzą do łącznika — łączysz je w puszce i idą prosto do opraw. Oznaczenia zacisków sprawdź na konkretnym łączniku (na obudowie albo w instrukcji).

Dwie osobne lampy (np. światło główne + kinkiety)

Do puszki przychodzi zasilanie (L, N, PE), do każdej lampy odchodzi przewód trzyżyłowy (faza przełączana, N, PE). W puszce:

1. wszystkie PE razem,
2. wszystkie N razem,
3. faza zasilająca → zacisk L łącznika,
4. żyła fazowa do lampy 1 → zacisk 1, do lampy 2 → drugie wyjście.

Połączenia rób na złączkach — jak łączyć przewody w puszce.

Żyrandol z dwoma obwodami

Jeśli oba klawisze sterują jednym żyrandolem (np. połowa żarówek / wszystkie), od łącznika do oprawy potrzebujesz przewodu z dwiema żyłami fazowymi + N + PE (czyli czterożyłowego). W żyrandolu każda faza idzie na swoją grupę źródeł światła. Jak podłączyć samą oprawę: podłączenie lampy / żyrandola.

Częste błędy

• N przepięty przez łącznik zamiast fazy — lampa gaśnie, ale oprawa zostaje pod napięciem.
• Pomylone wyjścia — klawisze działają „na krzyż” (niegroźne, ale do poprawienia).
• Za mało żył do żyrandola — przy przewodzie trzyżyłowym zostaje tylko jeden obwód.

Sterowanie tym samym światłem z dwóch miejsc to już inny łącznik: układ schodowy.
