Jak podłączyć wentylator łazienkowy z higrostatem, żeby działał niezależnie od światła?

Zaciski wentylatora — co gdzie idzie

Wentylator bez czujnika ma tylko L i N — zwykłe włącz/wyłącz łącznikiem. Dodatkowy zacisk (T) mają modele z higrostatem lub z timerem (wybiegiem). Oznaczenia i schemat są w instrukcji konkretnego wentylatora — trzymaj się ich.

Dlaczego stała faza

Higrostat to elektronika — żeby mierzyć wilgotność i sam załączać wentylator, musi mieć zasilanie cały czas. Gdybyś podał zasilanie tylko przez łącznik, czujnik działałby wyłącznie przy zapalonym świetle, czyli nie działałby wcale tak, jak powinien.

Połączenia w puszce — krok po kroku

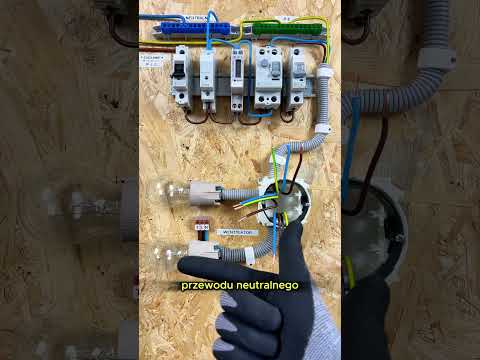

Do puszki przychodzi zasilanie z tablicy, odchodzą przewody na światło i na wentylator (czterożyłowy). Łączysz:

1. PE — z zasilania, ze światła i z wentylatora razem,
2. N — z zasilania z obydwoma odbiornikami,
3. stała faza — z zasilania prosto na zacisk L wentylatora (i na wejście łącznika),
4. faza z łącznika — jedno wyjście na światło, drugie na zacisk T wentylatora.

Połączenia rób na złączkach: jak łączyć przewody w puszce.

Łącznik — świecznikowy czy pojedynczy

• Łącznik świecznikowy (podwójny) — jeden klawisz światło, drugi wentylator; działają niezależnie. Jak go podłączyć: łącznik świecznikowy.
• Łącznik pojedynczy — gdy wentylator ma ruszać razem ze światłem: to samo wyjście łącznika idzie na światło i na zacisk T.

W obu wariantach higrostat pracuje sam, bo ma stałą fazę — klawiszem tylko wymuszasz pracę wentylatora.

Sprawdź po podłączeniu

Po włączeniu zasilania w tablicy sprawdź działanie łącznika, wentylatora i światła, a w rozdzielnicy zadziałanie różnicówki przyciskiem TEST. Montując wentylator w łazience, pilnuj stref i stopnia ochrony IP — strefy w łazience.
